DR KR 706-1:6

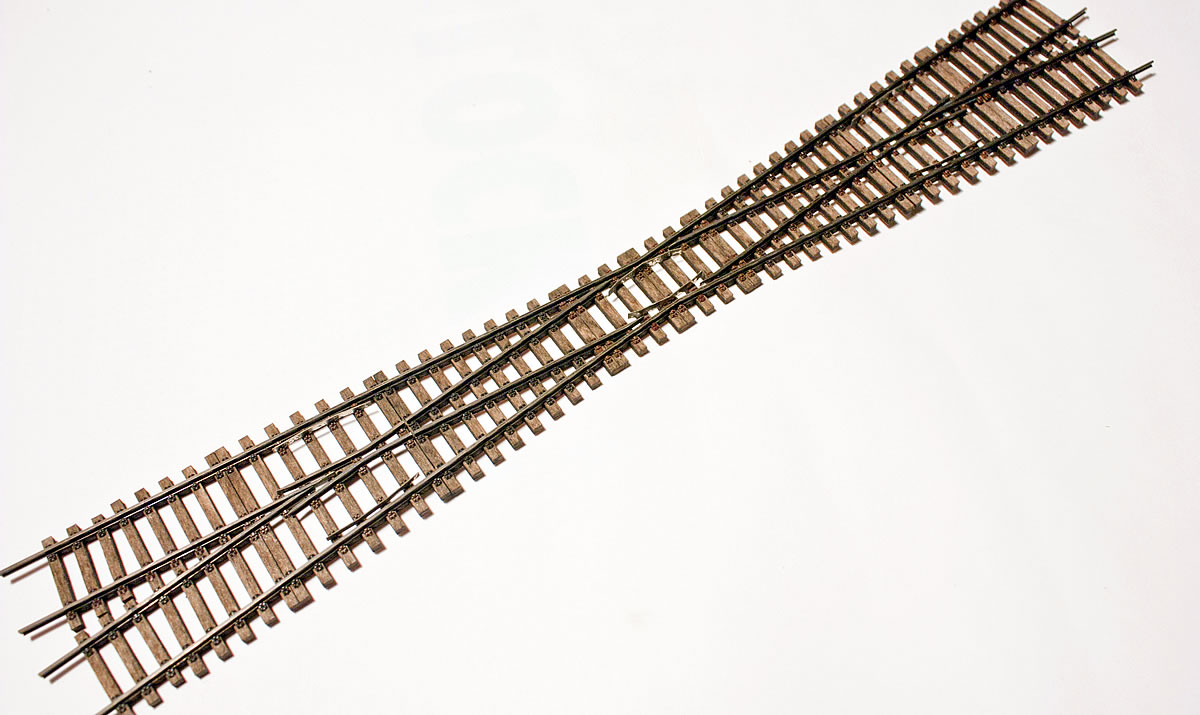

Fertigmodell der Einfachen Kreuzung DR KR 706-1:6.

Das Modell entspricht der auf 2/3 gekürzten KR 190-1:9. Auch bei diesem Modell ist eine Herzstückpolarisierung notwendig.
Damit wird eine ununterbrochene Stromversorgung gewährleistet.

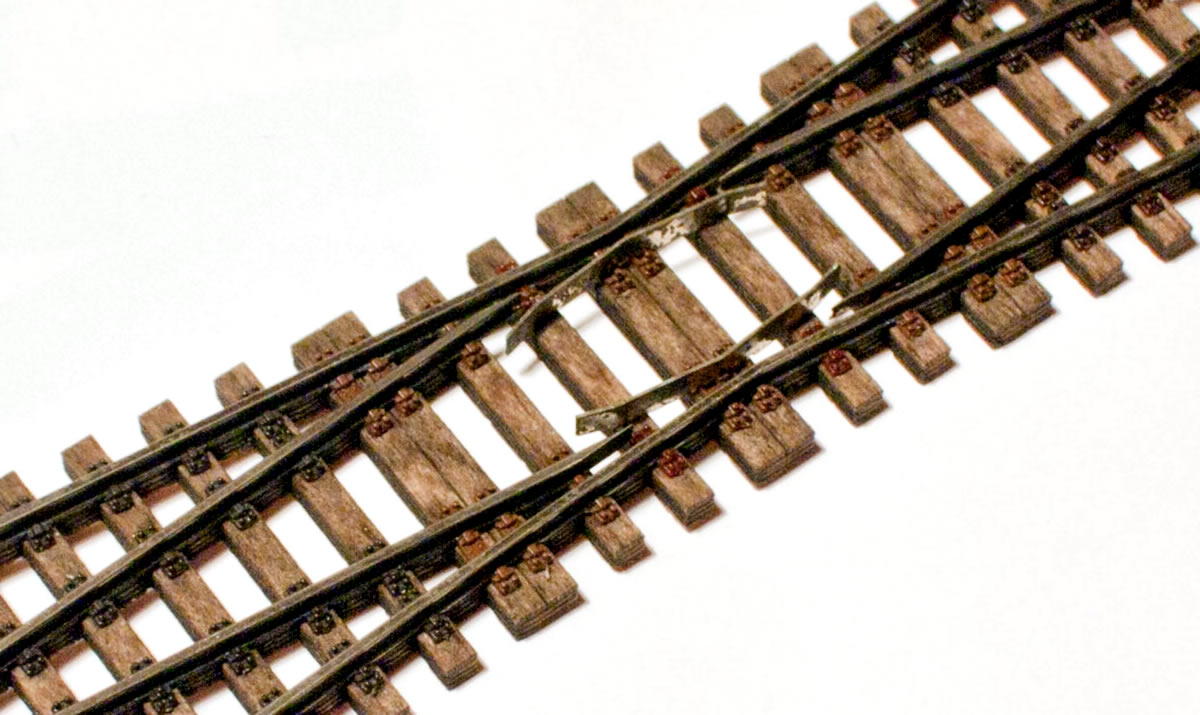

Dieses Modell besteht aus einem gelaserten Holzrost mit aufgesteckten Kleineisen, der Fahrbahn, entsprechend dem Vorbild komplett aus Schienenmaterial (Schienenprofil mit 1,5 mm Höhe) gefertigt.

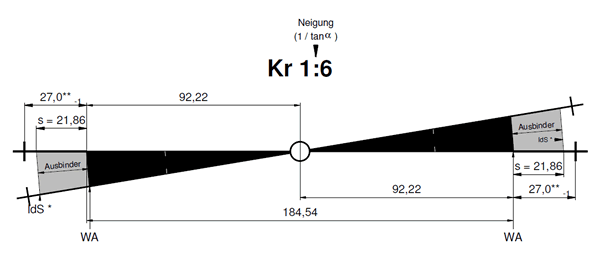

Geometrie KR 706-1:6 (verkürzte KR 190-1:9)

Das Ausbinderteil gehört zwar zum Kreuzungsschwellensatz, jedoch nicht zur Kreuzung, sondern gilt als Gleis, deshalb können weitere Weichen auch direkt an das Kreuzungsende angeschlossen werden. Daraus ergibt sich allerdings ein gesonderter Krezungsschwellensatz.
Solche Anordnungen sollten beim Vorbild vermieden bzw. aufgelöst werden, wenn es die Örtlichkeit zuläßt. Andererseits sind gerade solche Verschachtelungen auf einer Modellbahnanlage besonders interessant.

Entsprechend der Forderung nach "Regelschwellensätzen" sollten weitere Weichen erst nach dem Ausbinderteil angeordnet werden.
Beginnt die Folgeweiche bei ldS muß bei dieser die erste Schwelle durch die ldS ersetzt werden.
Erfolgt der Anschluß nach S dann handelt es sich bei beiden um "Weichen in freier Lage".
Weichen in freier Lage sind ohne Beeinflussung der Nachbarweichen wechselbar.

* letzte durchgehende Schwelle (ldS)
** Mindestanschlußmaß der Folgeweiche für Weichen in freier Lage
Alle Maße in Millimeter [mm]
