CSD 1115 7333 krizovatkova neu

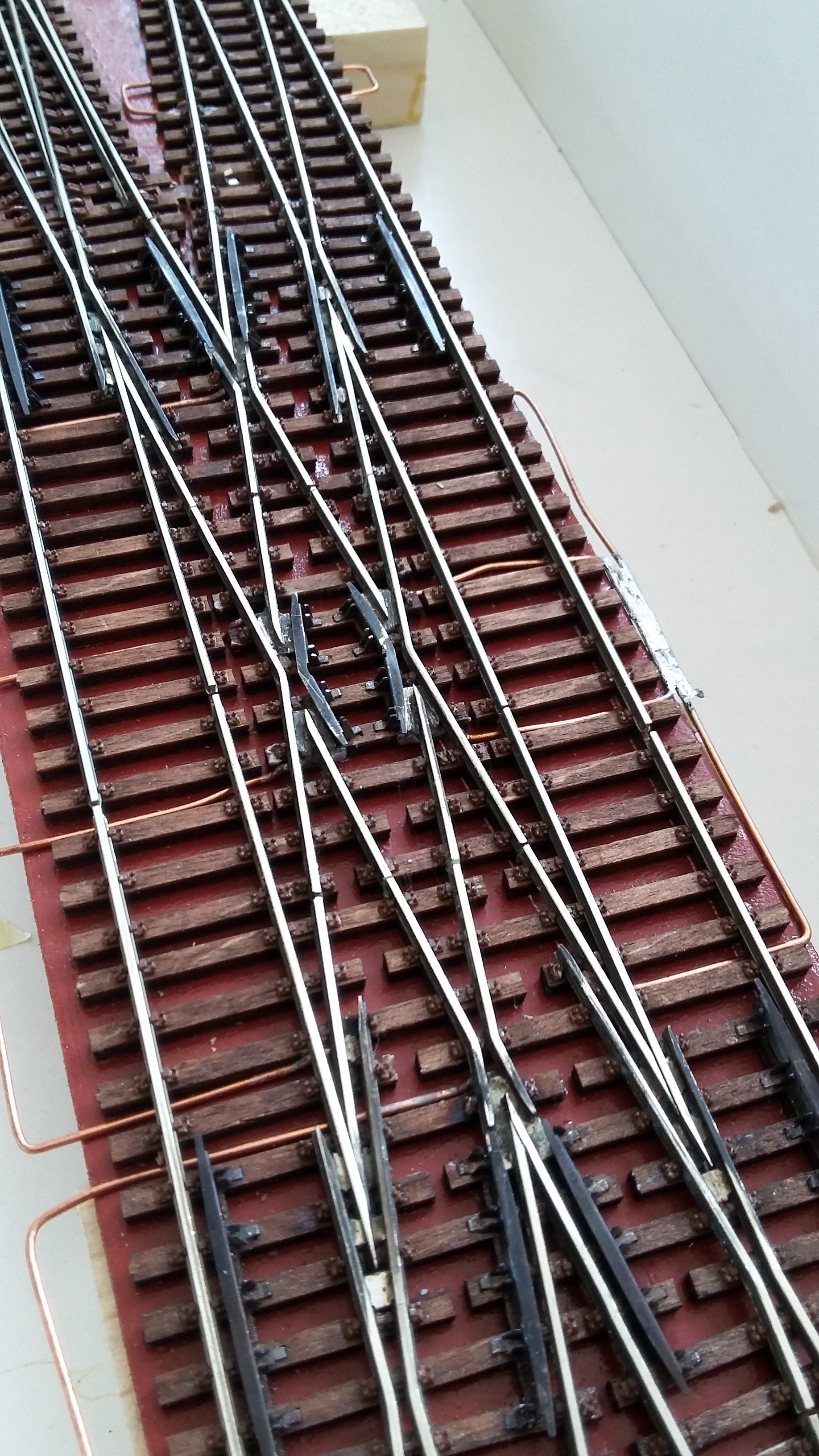

Fertigmodell der auf 2/3 verkürzten Variante der "doppelten Gleisverbindung" von vier im Gleisabstand von 39,58 mm gegenüberliegenden und sich kreuzenden Weichen 1115-1:7333 (unverkürzt 300-1-11) der Tschechischen Eisenbahn. Diese Modell besitzt die dem Original nachgebildete neue Variante der Radlenker. Dem internationalen Trend folgend entwickelten auch die CSD in den siebziger Jahren eine Radlenkerbauform, die nachstellbar ist und nicht mit der Fahrschiene befestigt ist. Mit dieser Bauform ergab sich die Möglichkeit die Leitweite nachzuregulieren und es wurde eine Leitweitenveränderung, hervorgerufen durch eine Spurerweiterung ausgeschlossen.                                                              Wir haben diese markante Radlenkerform nachgebildet. Unsere CSD-Weichen sind jeweils mit beiden Radlenkerformen erhältlich.

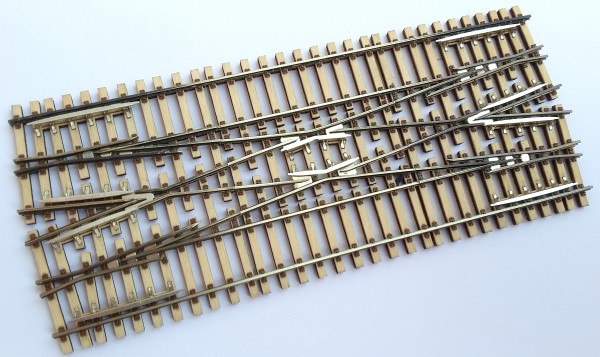

Das Fertigmodell besteht aus einem gelaserten Holzrost mit aufgesteckten Kleineisen sowie der Fahrbahn, entsprechend dem Vorbild komplett aus Schienenmaterial (Schienenprofil mit 1,5 mm Höhe) gefertigt.

Markant für die Weichen der CSD ist das Fehlen der Kuppelschwellen. Die Weichengroßteile werden über einen schwebenden Stoß miteinander verbunden. Dabei wurde der Schwellenabstand am Stoß im Original auf 450 mm reduziert.

Weichengeometrie CSD 1:6-1115 (verkürzte Weiche 1:9-300)
